Malhas

Malhas são conjuntos de circuitos elétricos ou de potência que realizam diversas funções de controle no sistema. Também podem ser trechos contínuos de tubulação. Essa classificação visa facilitar a execução das atividades de comissionamento.

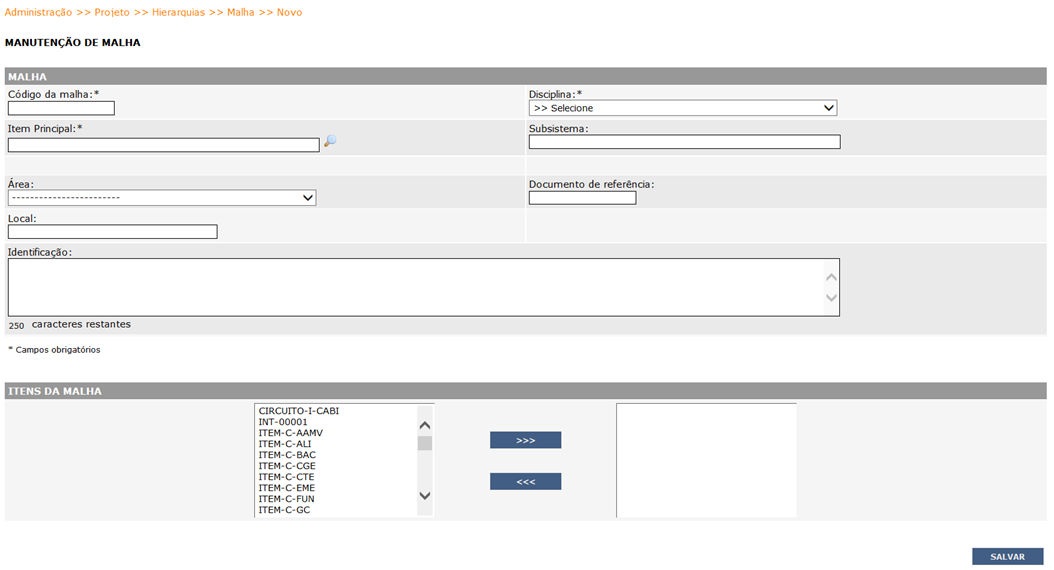

A figura a seguir apresenta a tela de cadastro de uma nova malha.

Tela de cadastro de malha

Note que o campo Subsistema não está habilitado para preenchimento; ele será carregado com o subsistema do item principal assim que esse item for selecionado nos casos das disciplinas de Elétrica, Instrumentação e Telecom. No caso da disciplina de Tubulação, o subsistema deve ser selecionado.

Para o cadastro de uma nova malha, também podem ser selecionados os itens que fazem parte dessa malha, além do item principal. Basta selecioná-los na coluna da esquerda e enviá-los para a coluna da direita.

Novamente, as opções Alterar e Listar podem ser usadas como no caso dos itens, descrito anteriormente. Não é possível alterar a disciplina de uma malha se já houver registro de atividade. Só é permitida a exclusão se a malha não possuir registro de atividades ou pendências, e se não houver nenhum circuito associado a ela.
