Medições de sistema

O relatório permite a visualização do “avanço físico / financeiro” de acordo com os critérios estabelecidos nas configurações das Etapas e dos Sistemas.

Para visualizar o avanço físico / financeiro do relatório, é necessário configurar o peso das etapas (fases), o percentual das colunas (Protocolos aprovados com pendência “A”, Protocolos aprovados sem pendência “A”, mas com pendências “B” e/ou “C” e Protocolos aprovados sem pendências) e o valor de cada sistema do projeto.

O cálculo dos avanços para cada sistema será modificado de acordo com a presença do sistema nas etapas do projeto. Ou seja, a quantidade de objetos associados ao sistema na fase correspondente.

A premissa para os cálculos é de que todos os sistemas terão protocolos na etapa de Completação Mecânica. Partindo desse princípio, as tabelas de cálculo seguirão as seguintes regras, de acordo com os exemplos abaixo:

• Sistema com protocolos em todas as etapas

Caso o sistema tenha protocolos em todas as fases do projeto, o cálculo continua seguindo a tabela configurada no projeto.

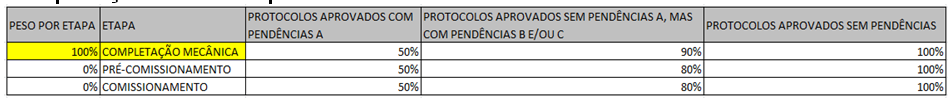

• Sistema com protocolos apenas na etapa de Completação Mecânica

Completação Mecânica passa a valer 100%

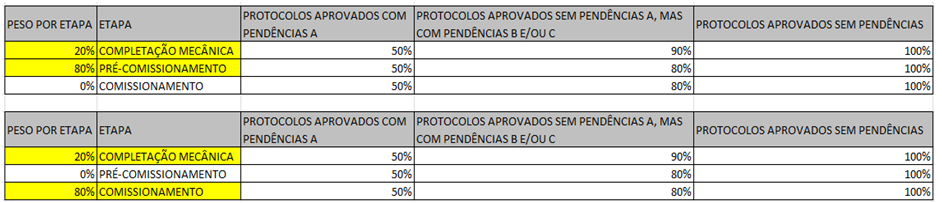

• Sistema com protocolos na etapa de Completação Mecânica e mais uma etapa

Completação Mecânica vale o que foi configurado na tabela e a outra etapa passa a valer 100%

Observação:

O 3º item acontecerá somente para os sistemas que contemplarem objetos associados em 2 fases do projeto.

Abaixo a tela de configuração para as medições por sistema

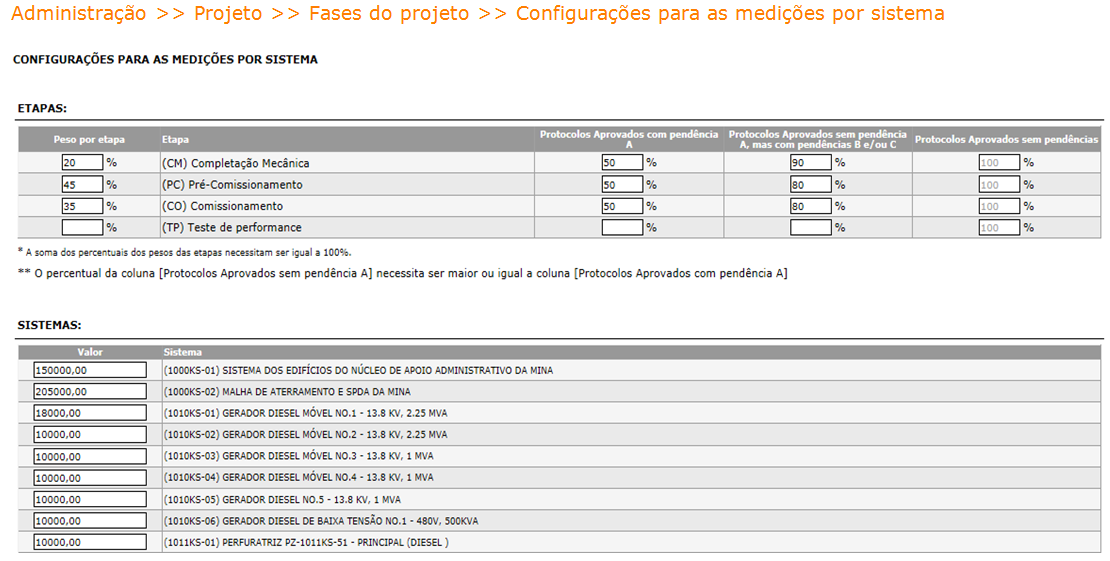

Fig. 1 - Tela de configurações para a medição

O relatório disponibiliza alguns filtros para especificar mais a busca:

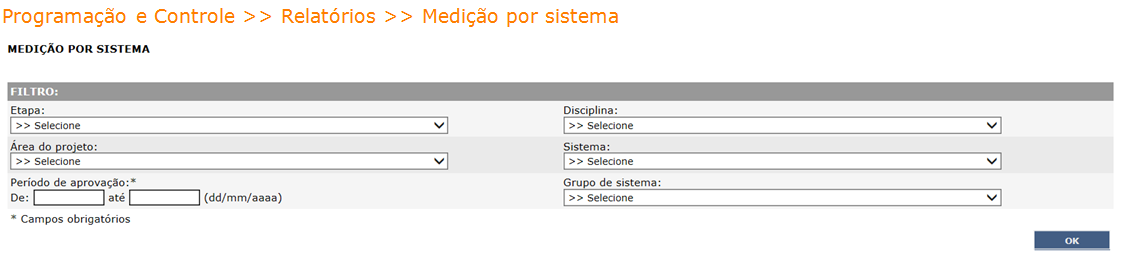

Fig. 2 – Tela de filtro

O Relatório será apresentado conforme a imagem abaixo:

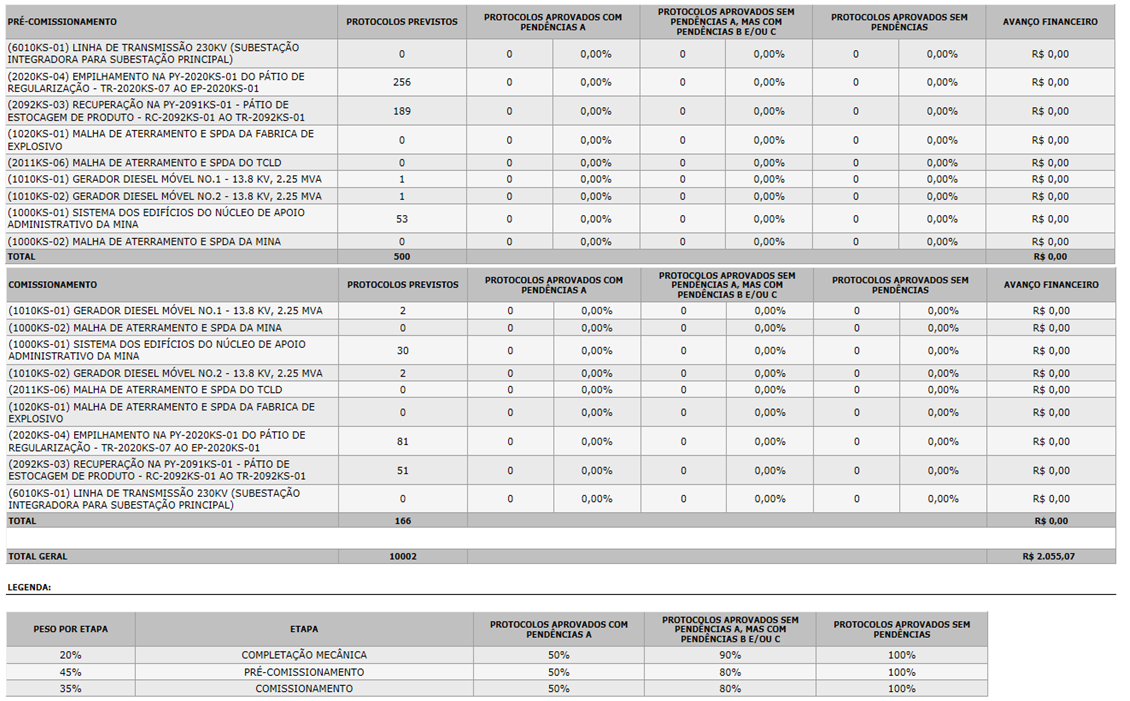

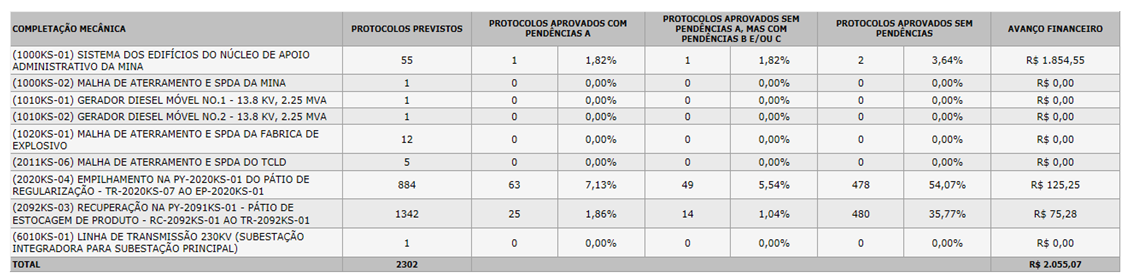

Fig. 3 – Tela do relatório

Observação:

Todos os dados selecionados no filtro, mais a data / hora e o nome do relatório (Medição por sistema), serão exibidos na geração do relatório para o Excel.

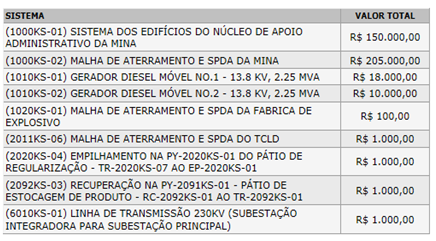

O avanço físico e financeiro será calculado conforme a especificação do exemplo abaixo:
