Rede de precedência mista

A funcionalidade permite a visualização da rede de precedência mista com relações de precedência entre as hierarquias de sistemas e subsistemas.

Os avanços exibidos são calculados tanto para Sistemas como para Subsistemas.

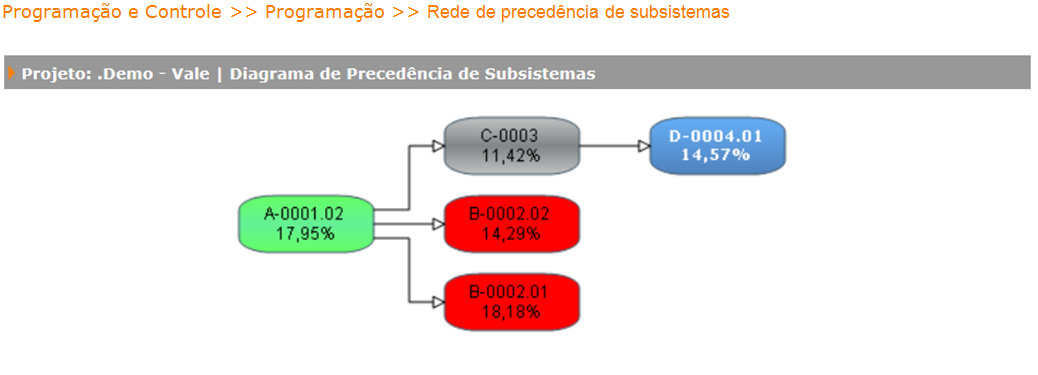

Tela do diagrama da rede de precedência mista

O usuário pode com um clique na caixa que representa o subsistema ou o sistema (neste exemplo) exibirá os detalhes do objeto conforme tela abaixo.

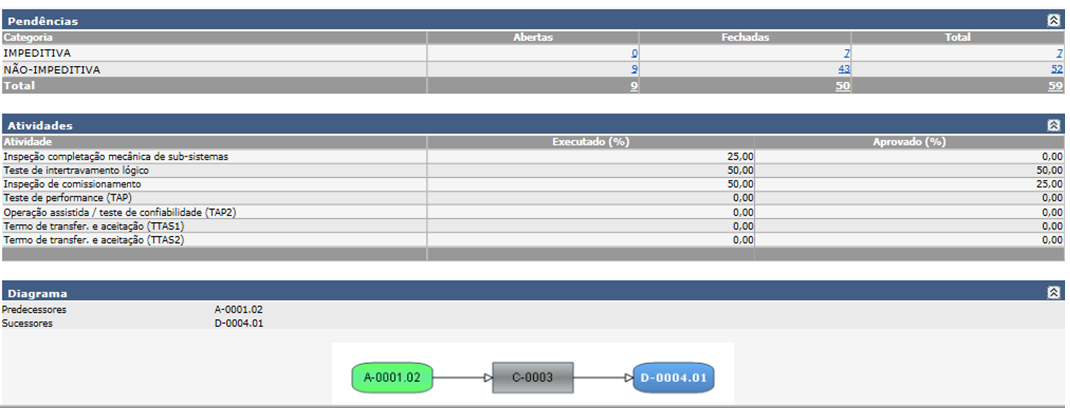

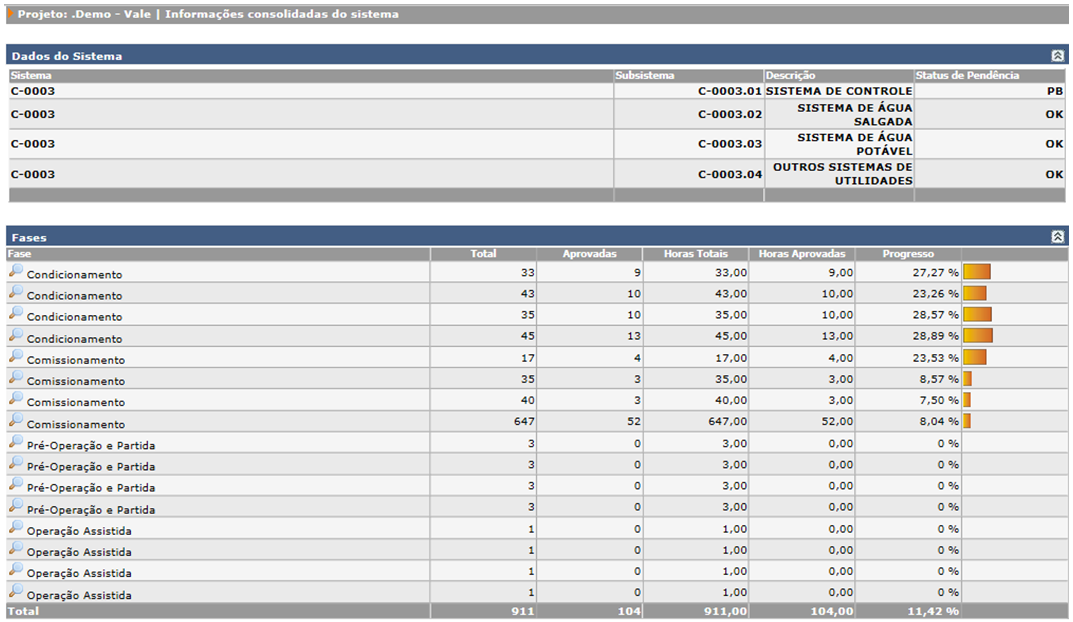

Acima contém informações consolidadas do sistema C-0003, ou seja, subsistemas relacionados com os respectivos avanços por fase, por atividade, pendências além do diagrama dos predecessores e sucessores do sistema C-0003.

A carga de dados pode ser pela importação de uma planilha com a seguinte estrutura:

Código do sistema Predecessor

Código do Subsistema Predecessor

Código do sistema Sucessor

Código do Subsistema Sucessor

Caso a planilha de carga exista apenas o código do sistema preenchido, o sistema assumirá que o objeto da precedência é um sistema. Da mesma forma, quando o código do Subsistema estiver preenchido, o sistema assumirá que o objeto da precedência é um Subsistema.

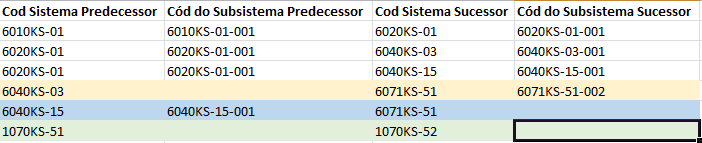

Podemos ver na tabela abaixo, um exemplo de preenchimento da tabela de carga:

Na linha amarela, um sistema precede um subsistema.

Na linha azul, um subsistema precede um sistema.

Na linha verde, um sistema precede um outro sistema.

Nas linhas restantes, os subsistemas precedem outros subsistemas.

Observação: Após o preenchimento da planilha modelo contendo a rede de precedência, o usuário deve enviar o arquivo para a equipe da HMSWeb efetuar a importação.
