Gráfico do progresso físico por sistema

Esse gráfico permite análise e detalhamento do avanço físico de cada sistema e de seus respectivos subsistema, utilizando como critérios de seleção o grupo de subsistema, as fases e os tipos de assinaturas (campos obrigatórios).

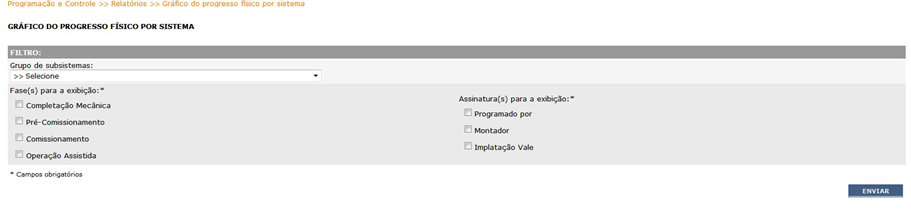

Tela de filtros

Após clicar no botão Enviar, o gráfico do progresso físico será exibido. Após selecionar uma das opções de sistema, serão apresentados os detalhes do progresso físico correspondente ao sistema escolhido, conforme o exemplo a seguir.

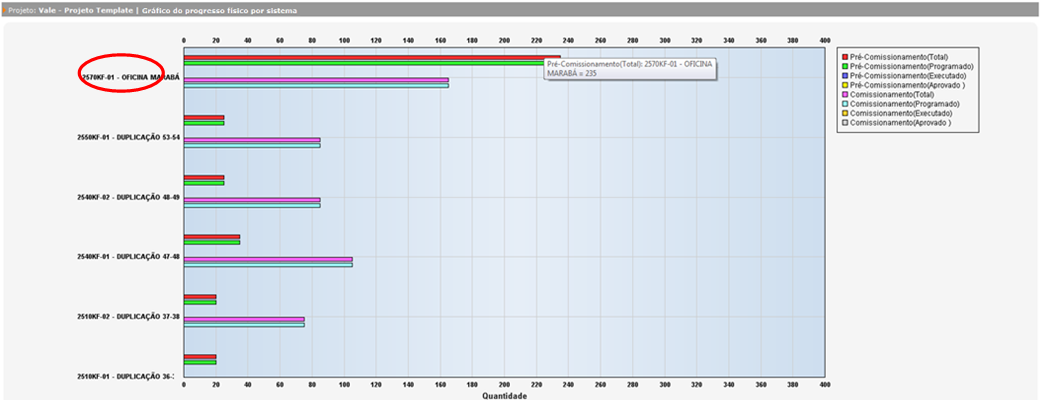

Gráfico do progresso físico por sistema

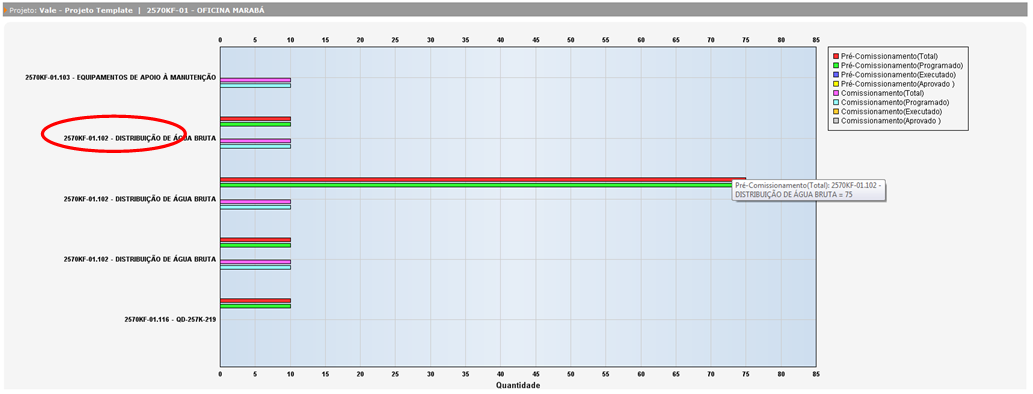

Gráfico do progresso físico por subsistema

Caso o usuário necessite do detalhamento do subsistema, basta clicar no subsistema para que as informações referentes ao subsistema em questão sejam apresentadas, conforme a imagem a seguir:

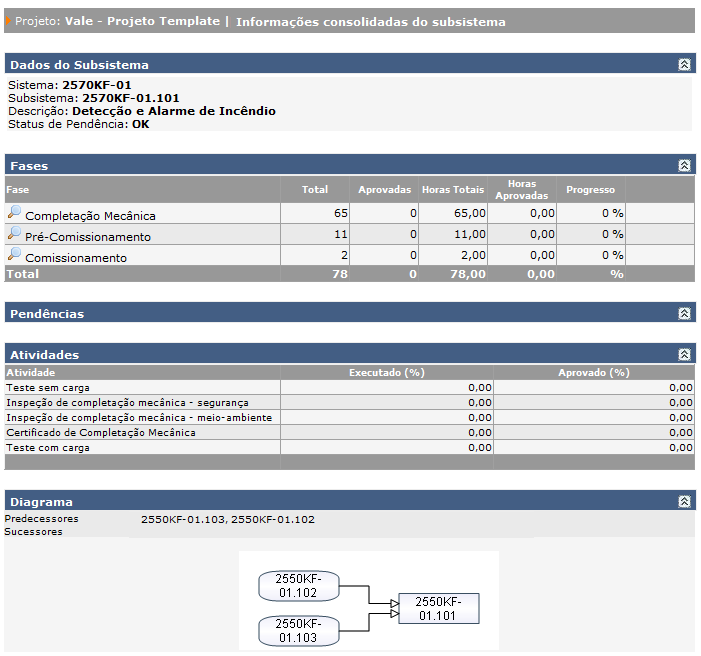

Tela das informações consolidadas do subsistema
