Progresso físico por subsistema

Esse relatório permite um acompanhamento detalhado e preciso do progresso de cada subsistema, por fase.

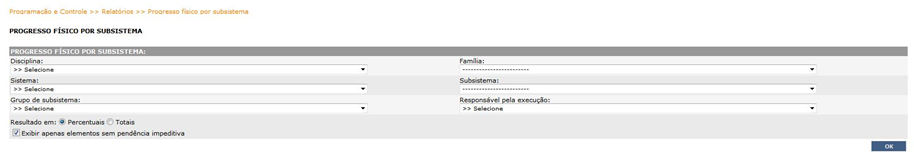

Tela inicial de Progresso Físico por Subsistema

São válidos os mesmos critérios de filtros anteriores, e o usuário poderá também selecionar a opção Exibir apenas elementos sem pendência impeditiva como critério de consulta.

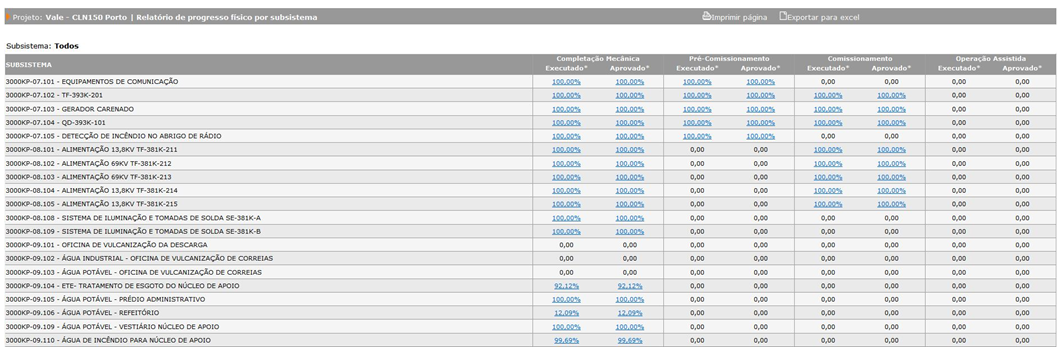

A tela a seguir apresenta o relatório completo dos objetos executados e aprovados de todos os subsistemas, das fases de pré-comissionamento e de comissionamento.

Relatório de Progresso Físico por Subsistema

É possível observar, no relatório, o progresso de cada fase para cada subsistema. Para visualizar o detalhamento das atividades de cada fase associada a um subsistema, basta clicar no link do percentual.

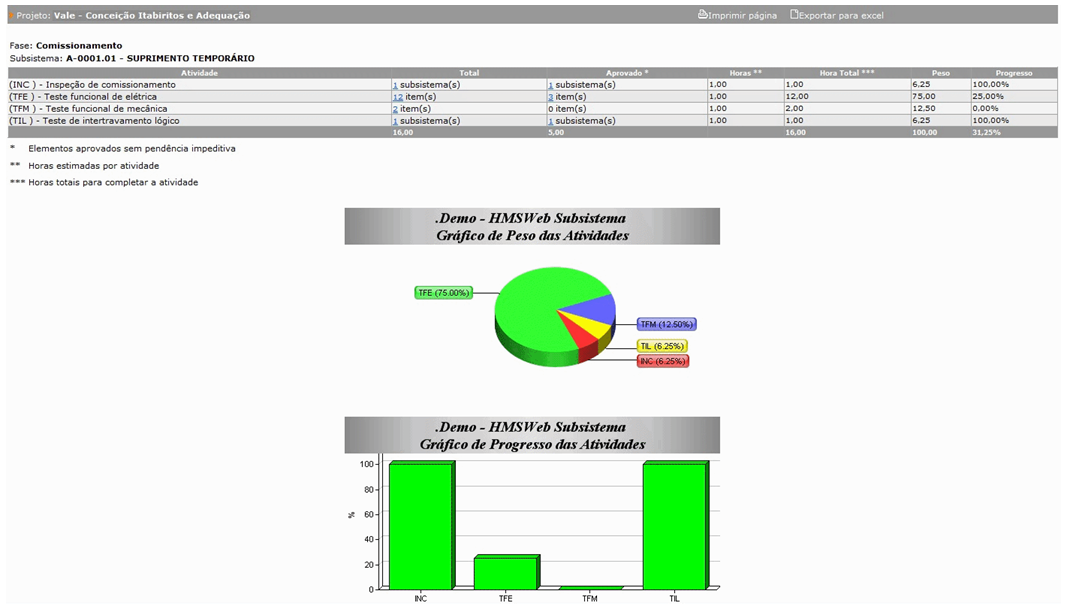

A tela a seguir apresenta cada atividade da fase selecionada e os gráficos de progresso para o subsistema em questão. Essa tela também apresenta os links que geram listas dos objetos, contendo links para gerar folhas de registro.

O campo Horas faz uma média do total de horas gastas na execução de cada atividade, e o campo Hora Total representa as horas gastas para executar determinada atividade naquele subsistema. O campo Peso considera o total de horas e expressa o grau de representatividade de cada atividade no subsistema, o que pode ser observado através do Gráfico de Pesos das Atividades.

Tela de detalhamento de avanço do subsistema
