Progresso físico por fase
Esse relatório é essencial no desenvolvimento das atividades gerenciais no projeto, permitindo um acompanhamento preciso do andamento das execuções e das aprovações de todas as atividades registráveis.
Observe, na tela a seguir, que o relatório pode ser apresentado de acordo com diversos critérios de classificação, sendo todos eles facultativos. O usuário não deve selecionar opções de filtro de sistema/subsistema e disciplina ao mesmo tempo.
Se o usuário optar por classificar a exibição usando tipo de período, o intervalo de datas se torna obrigatório.

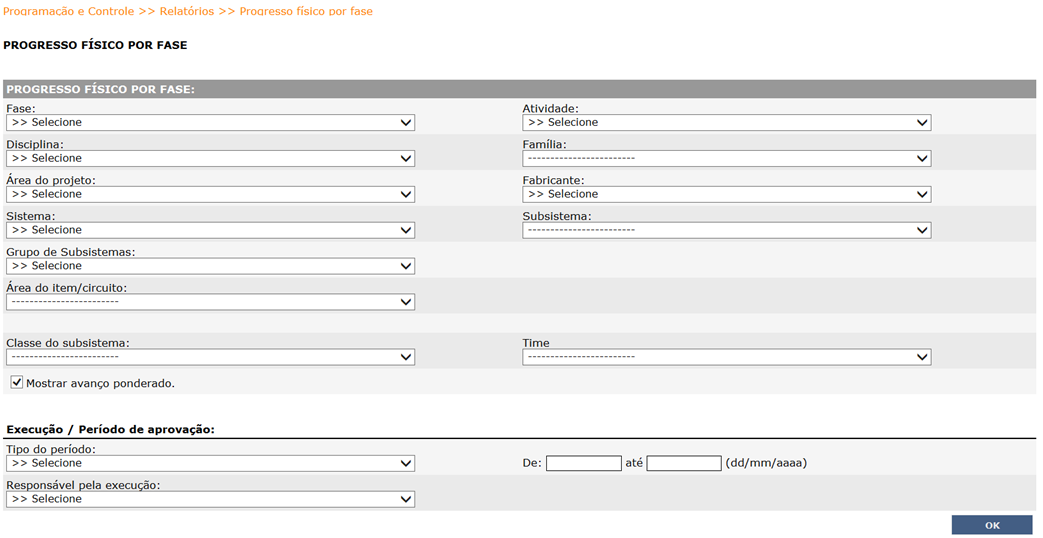

Tela de filtros do relatório de Progresso Físico por Fase
Se nenhuma opção de filtro for selecionada, o relatório completo será exibido, conforme a tela a seguir.

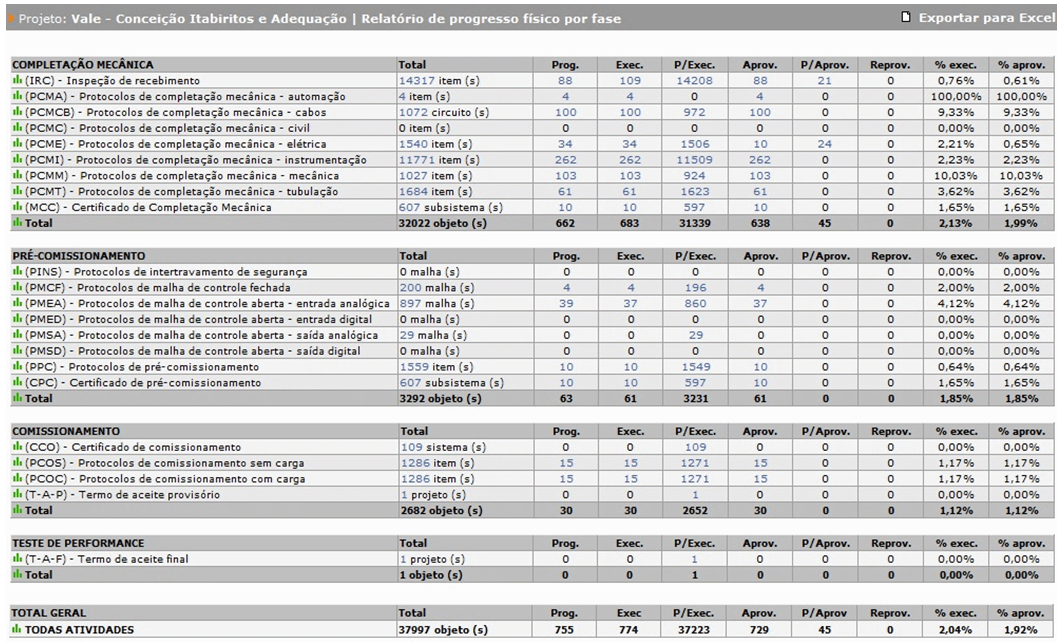

Relatório de Progresso Físico por Subsistemas
No relatório de progresso de atividades, observe, antes da sigla de cada atividade, um ícone (
) que permite gerar gráficos de progresso para cada atividade.
O gráfico apresenta, de forma acumulada, a quantidade de objetos comissionáveis que sofreram determinada atividade, através de três curvas, uma para programação, uma para execução e outra para aprovação, referentes ao mesmo período selecionado para o relatório.
Na tela a seguir, como exemplo, é apresentado um gráfico de progresso para a atividade de Calibração de PSV (CPSV) com opções de curvas Run Up e Run Down.

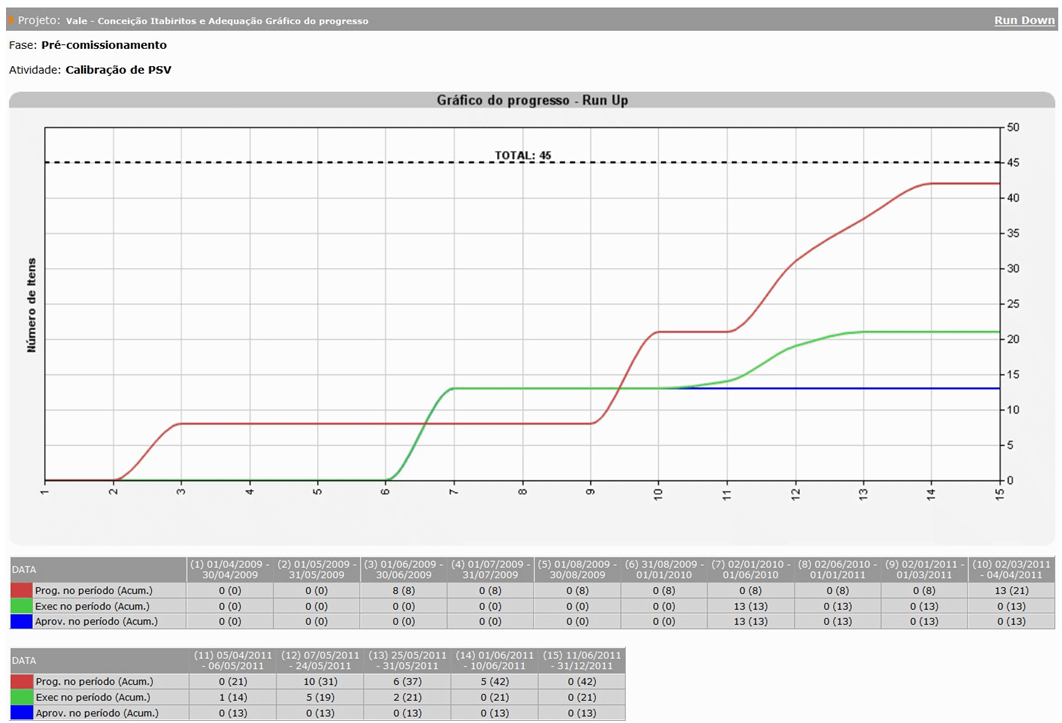

Gráfico Run Up de progresso para a atividade de calibração de PSV

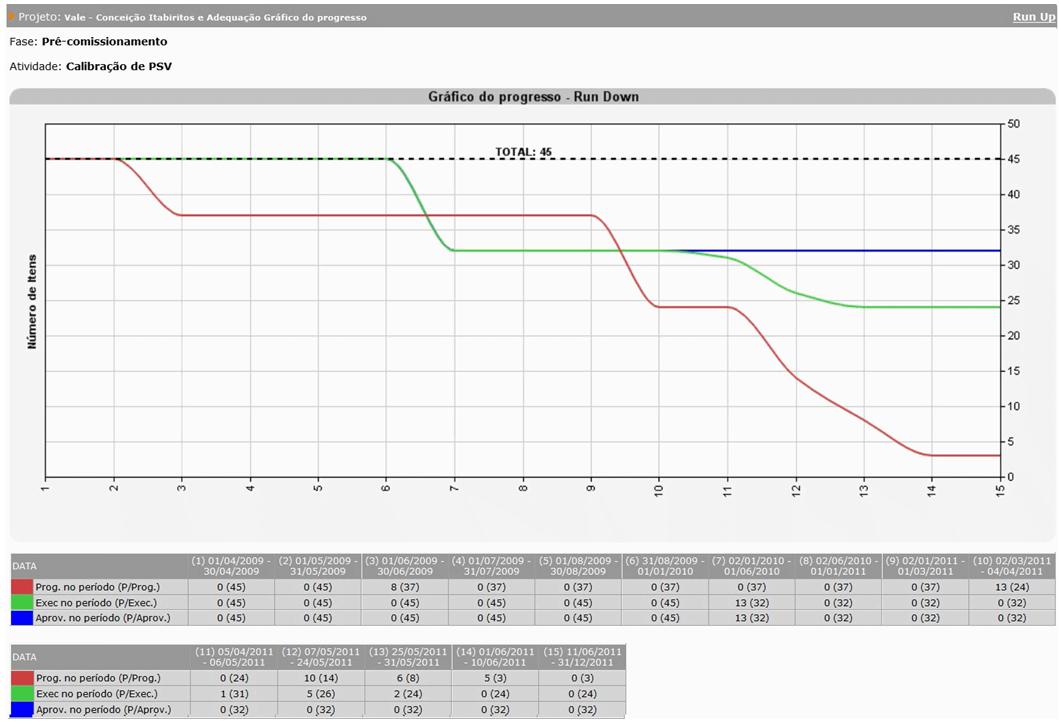

Gráfico Run Down de progresso para a atividade de calibração de PSV
O relatório apresenta o total de hierarquias correspondentes a cada atividade, bem como o total de programações, execuções e aprovações realizadas e pendentes. Todos os quantitativos para cada atividade possuem links que exibem a listagem das hierarquias relativas àquela atividade.
Na tela a seguir, como exemplo, o total de itens aprovados para a atividade de inspeção de recebimento é apresentado.

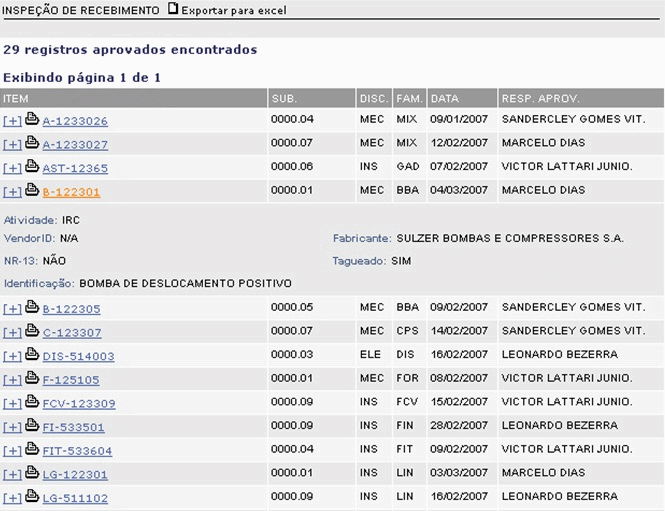

Listagem de itens aprovados da atividade de inspeção de recebimento
Após a exibição dessa janela, o software permitirá que o usuário acesse as folhas de registro de cada objeto comissionável, clicando no objeto desejado; e clicando na impressora à esquerda, a folha pode ser impressa. A seguir é apresentado um exemplo de folha de registro de um item da atividade de inspeção de recebimento. A folha será exibida com todos os dados preenchidos até o momento, além de exibir os dados técnicos do item.

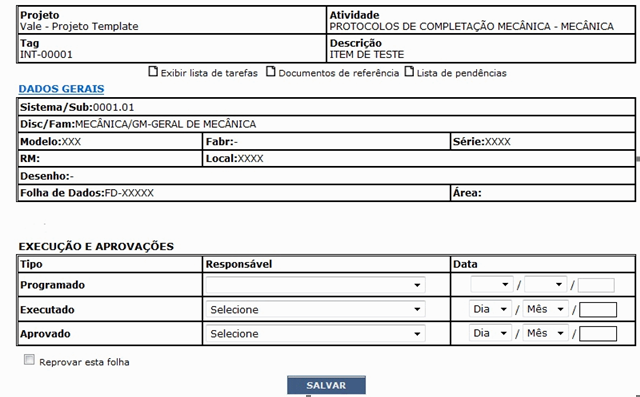

Folha de registro acessada através do relatório de Progresso de Atividades
